KSHOW 48 ペットボトルプリフォームの金型コスト管理と高精度同心度技術に関する白書

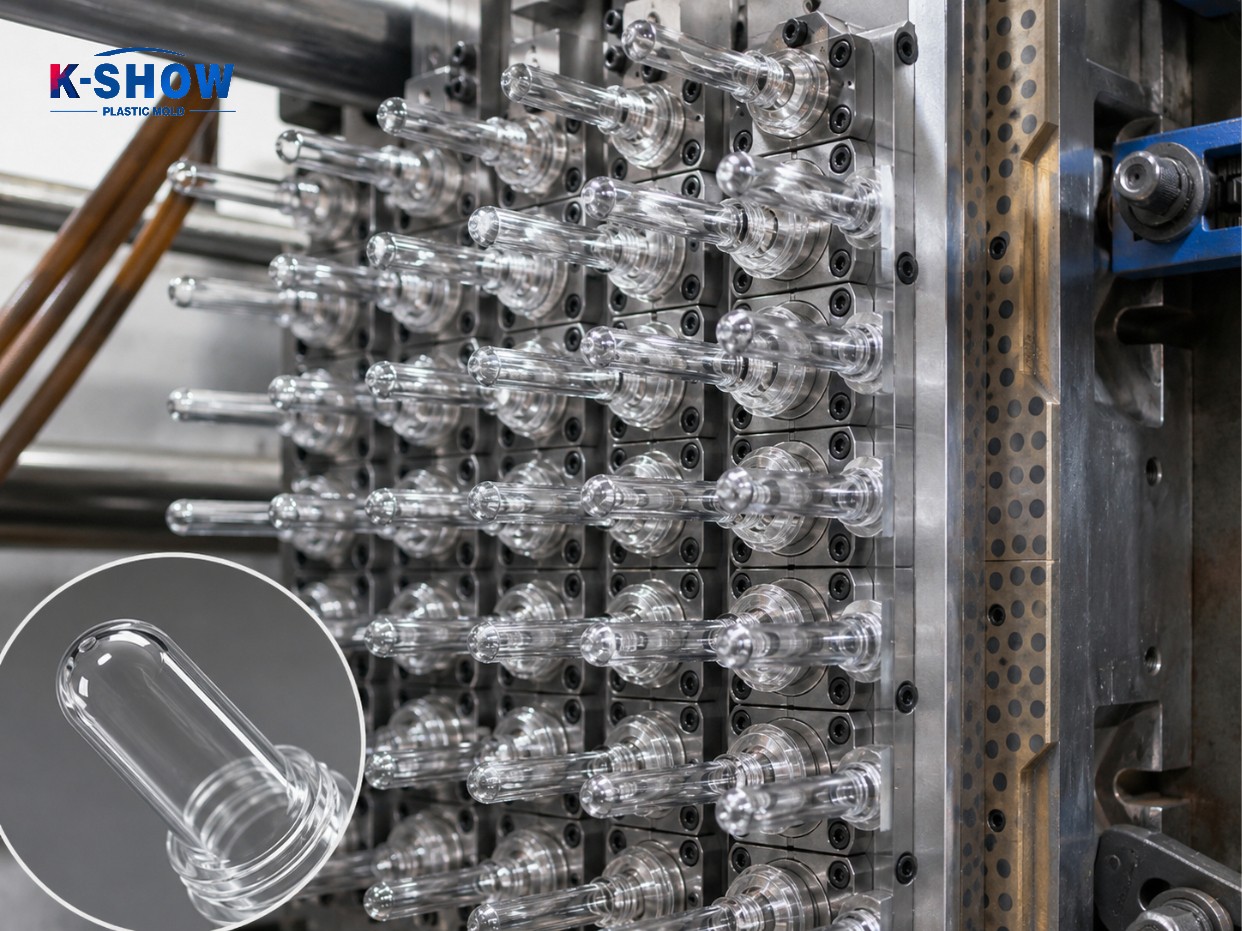

    世界の包装業界では、ペットボトルブランクの年間需要は数千億個に達します。ミネラルウォーター、炭酸飲料、食用油、日用化学製品のいずれであっても、ボトルブランク製造における唯一の重要な競争指標は依然として単一キャビティのコストです。わずか数ミリ秒のサイクルタイムの違いや、わずかな材料廃棄が、48 個のキャビティと中断のない年間生産スケジュールを掛け合わせると、重大な利益格差を生み出す可能性があります。課題は、単価を最小限に抑えるだけでなく、製造されるすべてのブランクにわたってミリメートル未満の寸法の一貫性を確保しながら、500 万サイクルを超える金型寿命を達成する、真に優れた 48 キャビティボトルブランク金型を開発することにあります。 KSHOW チーム (WhatsApp/WeChat: +86-18957424655) は、世界的なボトル入りウォーター メーカーへのサービス提供を通じて、高キャビティ金型の均一性制御が単一キャビティのコスト効率を決定する主要なボトルネックとなっていると特定しました。

    主な課題: 48 個のキャビティが同時に動作する場合に均一性を確保するにはどうすればよいでしょうか?

    KSHOW の高キャビティ金型設計仕様に準拠し、48 個以上のキャビティを持つすべての金型は 3 段階の反復モールドフロー解析を受けて、48 ゲートすべての圧力差が 0.5 MPa を超えないことを確認する必要があります。 48 個のキャビティを持つ金型は、32 個のキャビティを持つ金型を単純に追加するよりもはるかに複雑です。キャビティの数が 2 倍になると、ホット ランナー仕切板から 48 個の各ゲートまでの溶湯の流路の変化が顕著になります。ランナーの設計のバランスが不十分であると、最初に充填されたキャビティでの早期冷却と応力の発生が発生する可能性があり、その後のキャビティでは完全に充填できなかったり、不十分な密度が示されたりする可能性があります。 KSHOW のソリューションは、モールドフロー解析によって自然にバランスの取れたランナー設計を採用しており、各ランナーの直径と長さは繰り返し最適化され、48 ゲートすべてで圧力差が 0.5 MPa 未満、溶融到着時間の差が 0.02 秒以内に維持されます。さらに、当社のホット ランナー システムは、各ノズルの温度調整を個別に制御する 48 ポイントのバルブベースのシーケンシャル制御システムを備えており、温度変動を ±0.5°C 以内に維持することで、ボトル重量の変動やソースでの底部の白化欠陥を排除します。

    事例紹介：北アフリカの大手飲料会社によるボトルキャップと生ボトルの自給自足プロジェクト

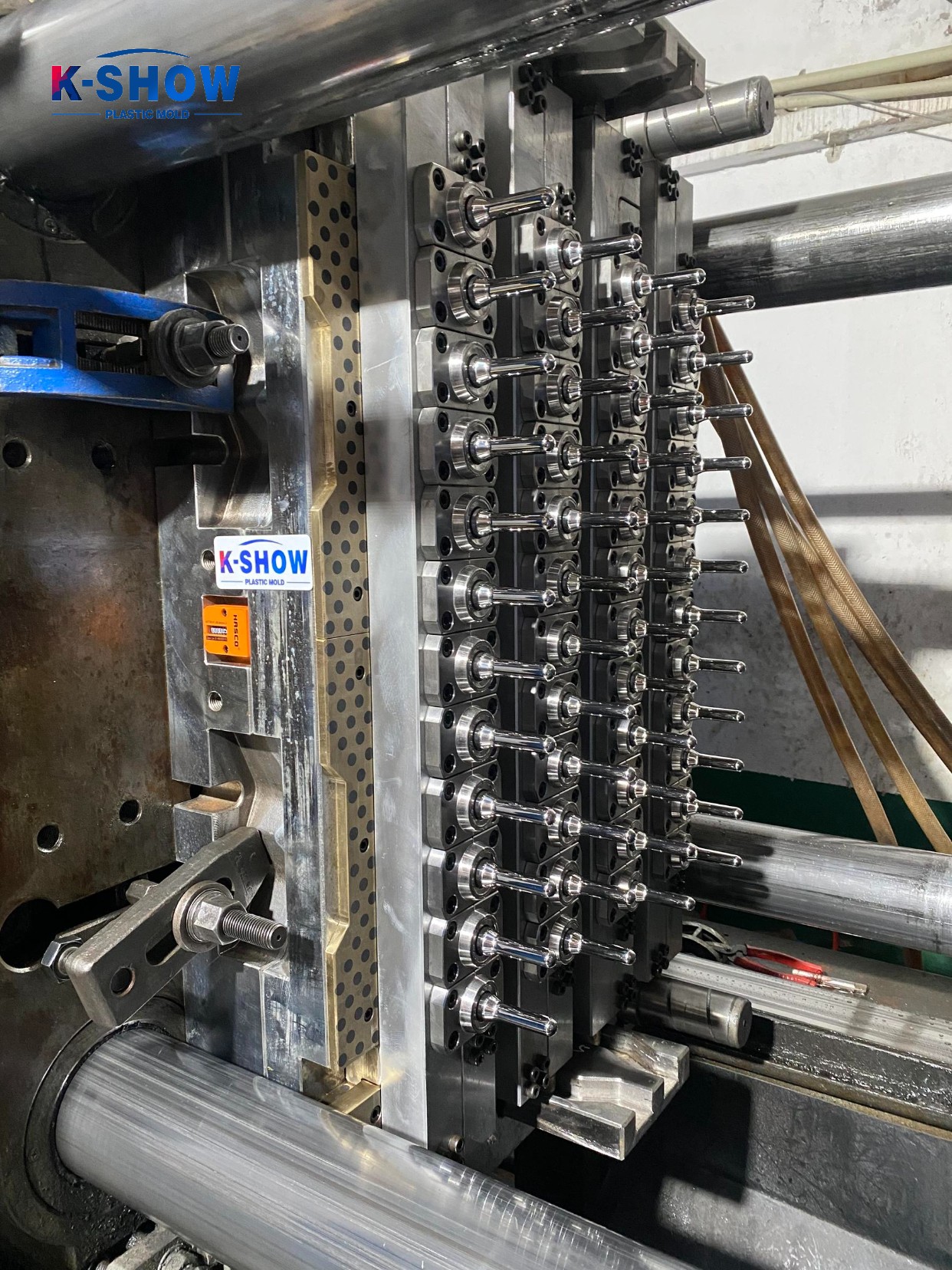

    昨年、北アフリカの大手ボトルウォーターメーカー（機密保持契約に基づき「顧客 W」と呼ばれる）は、為替レートの変動やサプライチェーンの混乱に伴うリスクを軽減するために、ボトルブランクの製造を外部委託から社内製造に移行することを計画しました。その中核製品は、28 mm PCO 1881 標準マウスピースを備えた重量 12 g の 500 ml 軽量ウォーターボトルで、年間 2 億本を超える生産能力が必要です。 KSHOW は、それぞれ 48 個のキャビティを備えた 2 つのカスタマイズされたホット ランナー ボトル ブランク金型を開発し、1 セットあたりわずか 9.8 秒のシングル サイクル時間を達成する高速射出成形機と組み合わせて、毎日 420,000 個を超えるブランクの生産を可能にしました。金型コンポーネントにはスウェーデン製 ASSAB S136 ESR 鏡面鋼を採用し、コアとキャビティに真空焼入れと極低温処理を施し、HRC 54 ～ 56 の硬度を達成して、頻繁な金型サイクルでも寸法精度を確保しました。このプロジェクトは、T0 プロトタイプ テストから T1 量産までわずか 35 日間で完了し、製造単位コストを約 22% 削減し、輸入依存を排除​​することに成功しました。クライアントは現在、第 2 フェーズの容量拡張計画の計画を開始しています。大量生産後、この北アフリカの顧客の工場マネージャーは WhatsApp を通じてフィードバックを共有しました:「2 つの 48 キャビティ金型は、ボトル ブランクあたり 22% のコスト削減で 35 日で完全な生産準備を達成しました。当社はすでに第 2 段階の倍増計画を開始しました。」

   精度を超えて: 48 個取り金型の長期性能に影響を与える隠れた要因

    高キャビティ金型を初めて購入する多くのお客様は、見積もりと納期のみに注目し、総所有コストに大きな影響を与える 3 つの重要な詳細を見落としています。

1. 冷却効率とサイクルタイム。 KSHOW は、48 個のキャビティの金型用にコンフォーマル冷却チャネルを設計し、各キャビティを囲む冷却経路を備え、体積全体にわたって均一な冷却を確保します。従来のストレートホール冷却と比較して、サイクル時間がさらに 8% ～ 12% 短縮されます。この改善だけでも、年間 2 億個の生産量に適用すると、電気代と機械時間を大幅に節約できます。

1. 逆フラップのないボトル口のデザイン。当社のスレッドコア引っ張り機構は、最適化された誘導角度設計を特徴としており、脱型中のボトル口のスレッドへの微小な損傷を防ぎ、その後のキャップシールで発生する可能性のある問題を排除します。

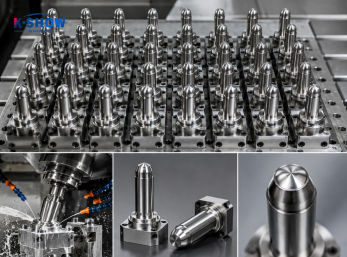

1. 摩耗しやすいコンポーネントの素早い交換構造。コアやバルブピンなどの摩耗しやすい部品はすべてモジュール式の高速交換設計を採用しており、従来の金型では数時間かかるのに対し、単一キャビティの修理に 15 分以内で完了します。

ローカライズされた技術サポートによるグローバルな配信

    台州市黄岩にある KSHOW の金型生産施設には、5 軸高速 CNC マシン、スイス GF Achxia Mil EDM システム、Zeiss CONTURA 座標測定機が備えられています。 48 キャビティ金型の包括的な検査レポートには、キャビティ直径、偏心率、ボトルネックの真円度などの 12 の重要なパラメータが含まれており、真のデータ駆動型の納品を保証します。最近、KSHOW のエンジニアリング チームは中東の顧客の工場を訪問し、48 個のキャビティ金型の設置、試運転、操作トレーニングを完了し、金型の設置から安定した量産までの全プロセスをわずか 2 日間で完了しました。
