ボトル入り飲料水および工業用液体包装分野では、5 ガロン (約 18.9L) の PC または PET ウォーター ボトルが物流の真の主力製品です。一見シンプルなボトルは、高速充填ライン、乱暴な取り扱い、繰り返しの洗浄とリサイクルに耐える必要があります。原材料価格の変動や環境規制の強化により、「強度を犠牲にすることなく軽量化する」ことがボトルメーカーの共通の目標となっています。では、優れた 5 ガロン ウォーター ボトル射出成形金型は、高い透明性、応力亀裂ゼロ、5,000 回以上の落下試験サイクルをクリアしながら、ボトルの重量を 720g から 650g 以下に軽量化するにはどうすればよいでしょうか?中国の金型首都である台州に本拠を置き、15 年を超える大規模な精密金型製造の経験を持つ KSHOW は、この記事で核となる技術要素を詳しく説明します。

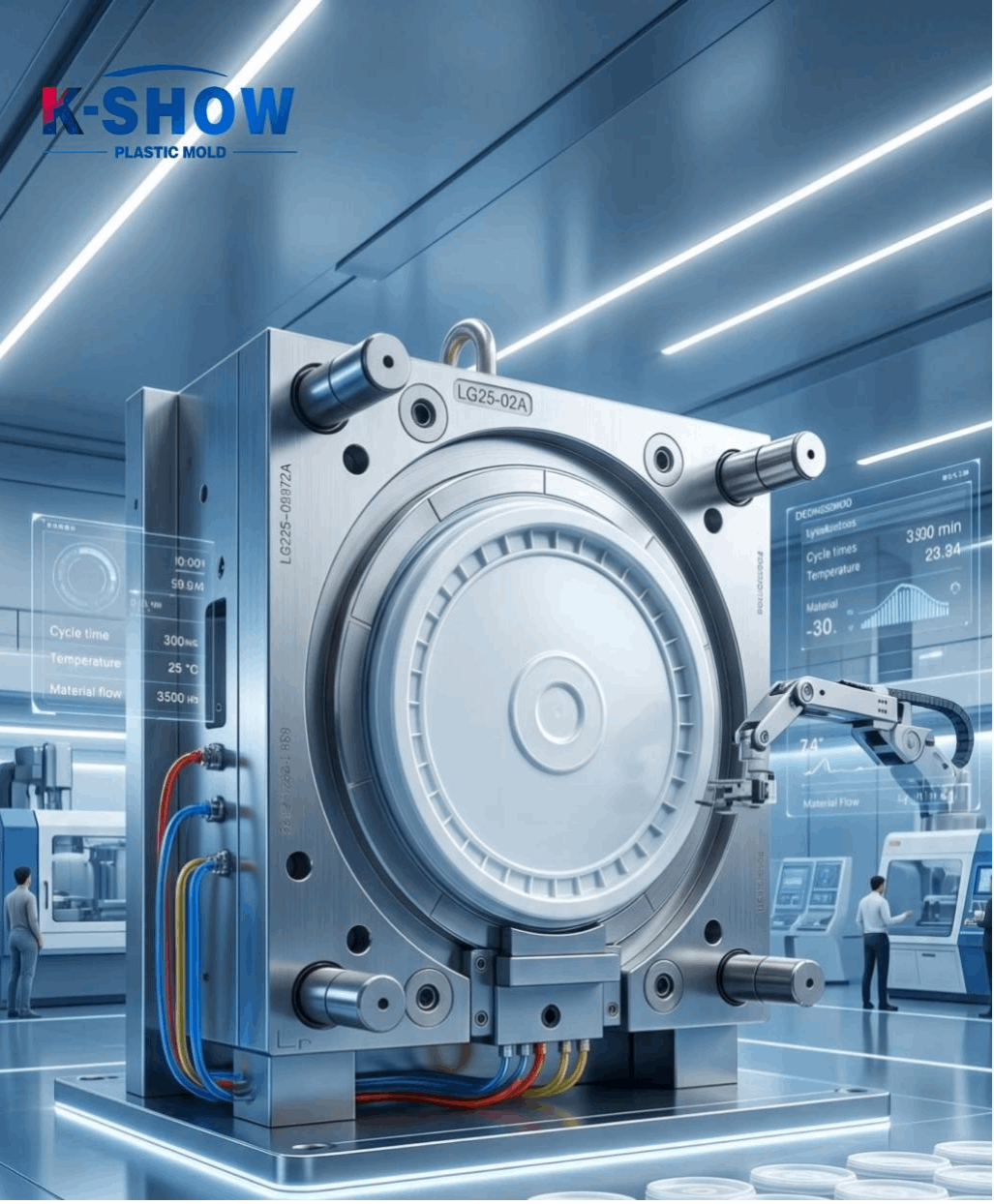

5 ガロンのボトルは通常、高さが 400 mm を超え、壁の厚さはわずか 1.2 ～ 1.6 mm であるため、典型的な大型で空洞が深く、壁が薄い部品となります。溶融物はゲートからボトル底部まで非常に長い流路を移動する必要があります。金型設計が不十分であると、冷却されたフロー フロント、弱いウェルド ライン、または曇ったベースからのショート ショットが容易に発生します。 KSHOW のソリューションは、Moldflow による多段階射出プロファイリングに依存しています。射出速度を正確にセグメント化することで、メルト フロントは安定した速度で前進し続け、ためらいやジェッティングを回避します。同時に、大口径ホットランナーバルブゲートシステムを使用して、保圧を効果的にベースに伝達し、収縮率を0.3%以内に保ち、ベース肉厚の均一性を±0.05mmに保ちます。
ボトルハンドルは別部品ではなく、本体と一体成形された耐荷重構造です。ハンドル部分は肉厚が急激に変化するため、ヒケや応力集中が起こりやすくなります。 KSHOW は移行ゾーンに段階的な肉厚最適化を適用し、熱抽出を強化するために独立した冷却回路を展開します。脱型の際は、油圧シリンダー駆動のサイド スライド コア引き抜き機構が窒素補助排出と連動して、ボトルが白化や変形することなくスムーズに取り外されるようにします。ペットボトル用途向けに、KSHOW は靭性と落下性能をさらに強化する射出、延伸、ブローの統合型ソリューションも提供しています。
2025 年後半、10 を超える充填ラインを運営する南米のボトル入り飲料水会社 (「クライアント L」) は、ボトルの自社製造プロジェクトを立ち上げました。問題点は典型的なものでした。購入したボトルはバッチ間で肉厚に大きなばらつきがあり、充填剤で頻繁に詰まりが発生し、輸送中の破損率が 3.2% に達しました。問い合わせを受けて、KSHOW はボトル重量 680g、サイクルタイム 48 秒を目標に、単一金型 2 キャビティ 5 ガロン PC ウォーターボトル射出成形金型を設計しました。キャビティにはASSAB S136 ESRミラーグレードスチールを使用し、テーパーインターロックと精密ガイドコンポーネントを備えてクランプ精度を確保しました。最初の試験では、重量公差±2g、落下試験合格率99.6%を達成しました。契約から金型の出荷まで、プロジェクト全体にかかる時間はわずか 42 日でした。それ以来、クライアント L は破損率を 0.5% 未満に削減し、調達コストを年間 350,000 米ドル以上節約しました。
多くの購入者は金型の価格のみに注目し、長期的な所有コストに大きく影響する 3 つの詳細を見落としています。
1. 冷却チャンネルの防食処理。ウォーターボトルの金型は、長時間の運転で大量の冷却水を循環させます。防錆処理を行わないと、錆びると1年以内に冷却効率が20％以上低下します。 KSHOW は、すべての冷却チャネルにステンレス鋼インサートまたは無電解ニッケルメッキを適用し、10 年間にわたって冷却性能の低下がゼロであることを保証します。
2. 冗長通気システム設計。大型のボトル成形では大量のガスが発生します。パーティング ラインとコア インサートに多段階のベント溝を機械加工し、真空補助ベントを追加して、ガストラップや焼け跡を完全に排除します。
3. 標準化されたクイックチェンジ摩耗部品。バルブピン、シール、その他の摩耗品には国際標準仕様が使用されているため、顧客は OEM 部品を待たずに現地で交換品を調達できます。
グローバルな配信とローカルサポート

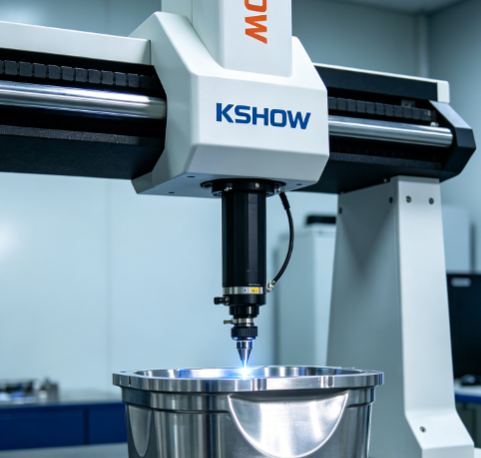

KSHOW の台州黄岩施設には、1,600 トンのクランピング プレス、複数の大型ガントリー CNC マシン、Zeiss CONTURA CMM が収容されています。最大金型加工寸法は 2,500mm × 2,000mm に達し、単一金型の耐荷重は 20 トンを超えます。最近、当社のサービス エンジニアは、中央アジアの顧客の水ボトル金型の遠隔ビデオガイドによる試運転を完了し、型抜きから認定製品までわずか 6 時間で完了しました。
