業界の背景: ヘルスケア需要により医療用金型製造が再構築される

使い捨て医療消耗品の世界市場は着実に拡大し続けています。業界の推計によると、世界の体外診断（IVD） 市場が超える1,000億ドル 2026年には採血管 セグメントのみの評価額はおよそ70億ドル、成長中6～8% 人口の高齢化、慢性疾患検査の拡大、パンデミック後の検査インフラへの投資を背景に、毎年増加しています。

この需要は、金型製造能力の要件に直接変換されます。使い捨て輸液セット、注射器、試験管、シャーレ、薬瓶、医療機器ハウジング すべては高精度の射出成形金型に依存します - 通常16～64キャビティ ツールごとに、何百万サイクルにもわたって厳しい公差を維持する必要があります。

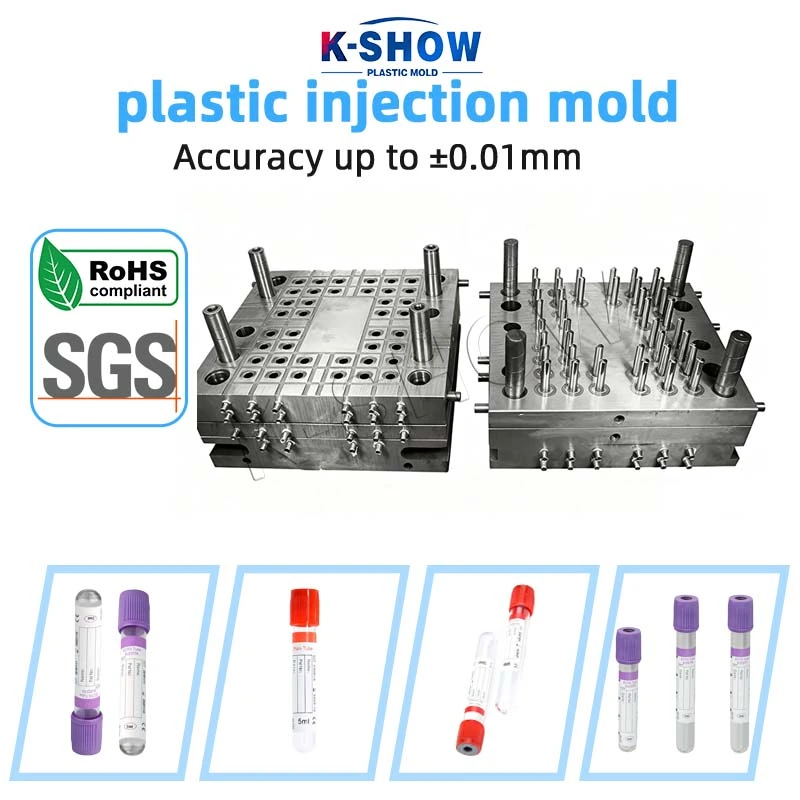

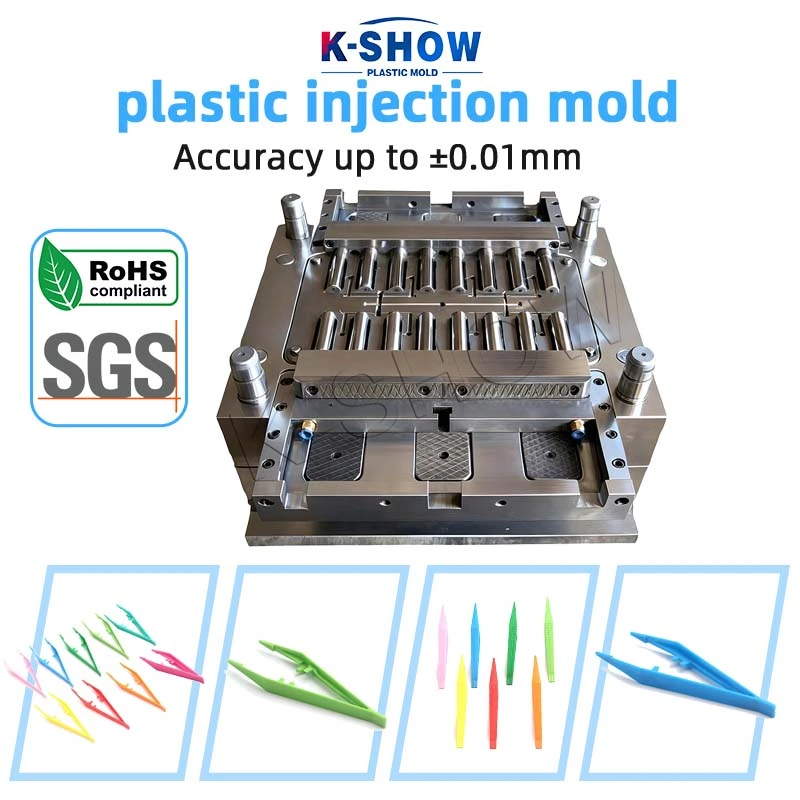

KSHOWとして運営台州黄岩 K-Show プラスチック金型有限公司は、この分野での地位を確立してきました。20年以上 中国の「金型の首都」黄岩から。同社の医療用金型ポートフォリオは次のとおりです。採血管金型、手術器具ハンドル金型、輸液および注射器コンポーネントの工具、加工精度は±0.01mm そしてRoHS / SGS認証 材料について。支援者ISO9001 そしてIATF 16949 品質システム、100以上の発明特許、にエクスポートします100か国以上, KSHOWは世界中の医療消耗品メーカーに供給しています。お問い合わせ先：sale@kshowmould.com またはWhatsApp: +86-18957424655.

 医療グレードの成形の技術的要求

スケールでの寸法精度

医療消耗品は、厳格な基準 (ISO 13485 に準拠した生産環境や製品固有の基準など) によって管理されています。採血管や注射器バレルの金型キャビティには通常、寸法精度±0.01mm そして表面仕上げ Ra 0.2 ～ 0.4 μm キャビティ壁上 — 要求されるレベル精密研磨されたキャビティインサート, 鏡面研磨スチール、 そして安定した熱制御 あらゆる空洞全体にわたって。

マルチキャビティのバランス調整

年間生産量が数億個に達する医療用金型は、ほとんどの場合、マルチキャビティ システム (32 ～ 64 キャビティ)。キャビティ間の一貫性 – 充填バランス、冷却バランス、重量変動は通常 ≤ 0.5% — 大量生産においてツールを無人で実行できるかどうかを決定します。

材質と清浄度の制約

医療部品の使用が増加医療グレードのPP、PE、PET、PC、いくつかのガンマ線滅菌耐性。金型の設計は、狭い加工ウィンドウに対応し、材料が劣化する可能性のあるデッドゾーンを回避し、適切な環境での生産をサポートする必要があります。管理された/クリーンな環境。ゲート痕跡管理とバリゼロのパーティングライン 患者と接触する製品にとっては重要です。

部品ごとのサイクルタイムとコスト

5 ml 採血管の場合、サイクル時間を短縮12秒から9秒 マシンごとの毎日の生産量を増やす25%、部品あたりのコストを直接削減します。これは、医療消耗品メーカーにとって調達を決定する際の決定的な要素です。

KSHOW ケーススタディ: 48 キャビティ採血管金型

プロジェクトの背景

2026 年第 1 四半期に、KSHOW は48 キャビティホットランナー射出成形金型 国内大手の体外診断用消耗品メーカー向け5ml EDTA採血管 (紫キャップ、PET本体)。

工学的アプローチ

1. 金型の流れと冷却の解析: 48 個すべてのキャビティにわたってフィルバランス シミュレーションを実施。採用されたコンフォーマル冷却チャネル キャビティインサート内で表面温度を一定内に保持±2℃、薄いPET壁の反りを最小限に抑えます。

2. 精密インサート製造: キャビティインサートを加工5軸CNC とRa0.2μmまでの鏡面研磨、に硬化48–52 HRC.

3. バランス型ホットランナー:A個別のノズル温度ゾーンを備えた 48 ドロップ ホットランナー システム (許容差 ±1°C) により、均一な充填とゲート痕跡の制御が保証されます。

4. 金型内品質モニタリング: キャビティ圧力センサー 4 つの基準キャビティに統合され、リアルタイムの部品間のトレーサビリティを実現するプロセス監視システムにリンクされています。

結果

金型は以上に生産されています1,200万本の真空管 生産開始から最初の 6 か月間で、顧客から次のような問題が報告されました。部品あたりのコストを 28% 削減 以前の 24 キャビティ ツールと比較して、より高いキャビティ数と 9.2 秒の短いサイクルによって推進されています。

品質システム: 医療用金型供給の根幹

医療用金型の調達は、品質システムの決定 技術的なものとして。 KSHOW は以下の方法で医療クライアントをサポートします。

l ISO9001品質管理と IATF 16949 自動車グレードの品質システム - 後者は、医療 OEM によってますます期待されている厳格な PPAP スタイルの文書化規律をもたらします。

l RoHS / SGS 材料認証 鋼材の調達から最終納品までの完全な材料トレーサビリティ

l 社内での試作成形 KSHOW 独自の射出成形機で、 最初の記事のサンプル 出荷前に検証される

l アフターセールスドキュメントパッケージ 金型適格性評価レポート、メンテナンス スケジュール、スペアパーツ リストなど

 2028 年までの医療用金型製造を形作るトレンド

キャビティ数の増加と完全自動化

進行方向は明確です。64キャビティ以上 ツール、と統合自動スプルーレス成形、ロボット取り出し、画像検査、大量の消耗品が大半を占めます。 KSHOW の社内エンジニアリングは、これらのアプリケーション向けに非常に高いキャビティのホットランナー バランスを改良し続けています。

薄肉軽量設計

薄肉チューブと軽量梱包 材料コストと滅菌負荷を軽減します。一貫した品質で 0.5 ～ 0.8 mm の壁を実現するには、高度な流れシミュレーションとより厳密な冷却制御が必要です。KSHOW は、これまで世代を超えて医療ツールに投資してきました。

滅菌耐性のある素材

採用の拡大ガンマ線およびEO滅菌済みの消耗品 は、滅菌を繰り返した後でも機械的特性を保持する配合に向けて材料の選択を進めています。金型設計者は次のことを考慮する必要があります収縮と特性の変化 これらの化合物については、KSHOW が材料サプライヤーと緊密に連携してプロセスウィンドウを検証する領域です。

地域の医療製造業の成長

中東、東南アジア、ラテンアメリカなどの新興市場のヘルスケア投資は、医療用金型の輸出に対する新たな需要を生み出しています。 KSHOWさん100ヶ国以上の輸出ネットワーク 多言語サポート (英語、ロシア語、アラビア語対応) により、この成長に直接貢献することができます。
